突破国外垄断 英威腾Goodrive350在超级压光机上成功应用

发布时间:2021-08-31 13:17:19  来源: 英威腾官网-解决方案 点击数:661


一、项目背景

压光设备为特种纸加工设备,属于纸张加工的高端机械,一般进口设备都在百万以上,国内设备全国约200套,一般标配国外大牌的传感器+变频器+PLC,在英威腾之前,国内变频器暂无涉足此行业。




二、客户需求

1、加减速线性:客户要求加工纸张在0~480米线速度无级变速启动(线性平顺),且在变速过程中纸张不能出现波动和断裂现象。

2、满足各种复杂工艺:能满足各种纸张工艺需求,纸张品种繁多,对各种产品的质量要求不问,因此生产工艺条件也不同,80g/M2~17g/M2(单面卫生纸厚度)宽范围包含后期喷水加湿工艺。

3、成本低性价比高:具备自动精确的计算卷径PID补偿功能,不能出现断纸,瞬间快速停机时间短,防止浪费物料和损坏纸轨,总造价低。

三、英威腾解决方案

3.1 方案说明

基于客户的需求,英威腾推出带有张力PID功能的Goodrive350(GD350)变频器+高性价比的Goodrive200A(GD200A)变频器:

* GD350(37KW)为放卷变频+张力传感器实时保证放卷速度平稳张力恒定 ; GD350(15KW)为收卷变频+张力传感器实时保证收卷速度平稳张力恒定。

* 主机为GD200A(160kw)用于主轮动力给定分频脉冲分别给收放卷加S曲线平滑,使输出命令平稳。

3.2 方案架构图



3.3 方案优势

1、先进的放卷张力控制算法功能:放卷使用先进的GD350专用放卷模式,具备自动卷径计算,三组PID自动张力调节输出,保证最薄17g/M2(单面卫生纸厚度)输出张力恒定、快速、稳定不易出现波动。

2、优于主从跟随功能: 收卷跟随主机脉冲命令的情况下,自动根据外置张力传感器的模拟量信号,自动快速的使用P09组PID调节功能,保证实时跟随主机,保证张力和防止17g/M2纸张断裂。

3、LCD键盘界面友好便于调试:LCD键盘具备中文参数说明,实时监控电流、电压、转速、转矩等参数,方便调试以及观察主从跟随情况。

4、研发现场新增“黑科技”功能:现在新增惯量反向补偿功能:使用标准的摩擦和惯量补偿情况下,放卷在卷径非常小的使用给定张力出现不够PID无法调节,此时需要放卷轮主动参与放卷。从而在卷径非常小的情况下或加减速中进行反向补偿转矩,使运行纸张更加平稳。

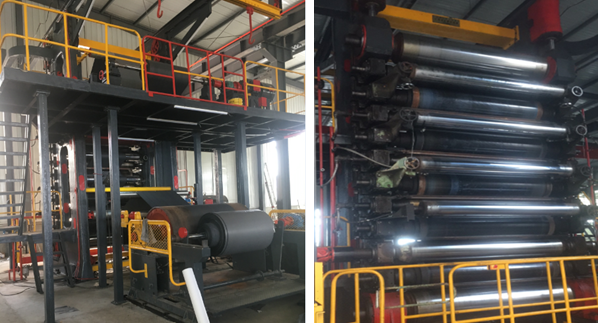

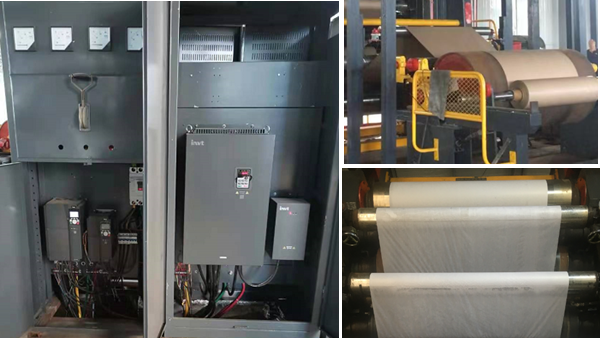

四、现场图片



五、总结

英威腾Goodrive350在超压纸机械上的成功应用,打破外企行业垄断,填补国产变频在高端设备应用中的空白。除此之外,在瓦楞纸:横切机、纵切机、卫生纸:行业大回转、分切复卷,A4:定长裁切、分切复卷,英威腾还有完整的系统解决方案,可全面助力国内纸加工机械生产。而未来,英威腾也将持续提供更系统、高效的纸加工行业系统解决方案,为国内外厂商快速助力增长。
