英威腾GD20系列变频器安装结构指导

发布时间:2021-03-19 13:14:15  来源: 无锡市安旭科贸有限公司 点击数:141

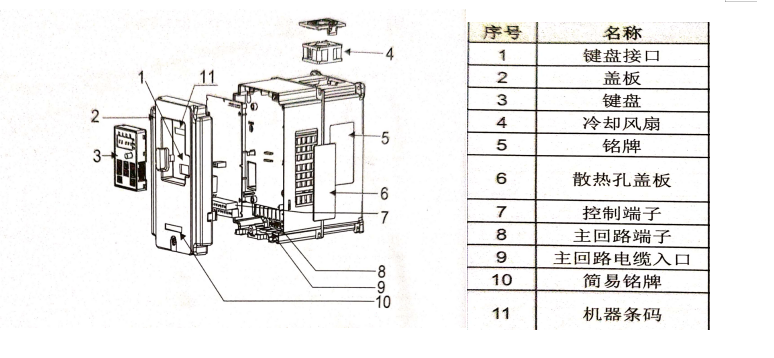

三相380V 4KW (含)以上产品结构示意图(以4KW为例)

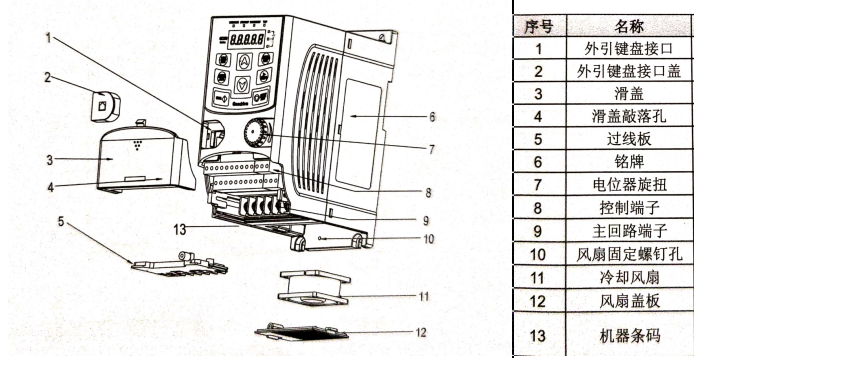

三相380V 2.2KW (含)以上产品结构示意图(以0.75KW为例




提示:只有培训并合格的专业人员才能进行安装工作

有意者可咨询我司专业技术人员:0510-82625699


安装运行条件:

空气的相对湿度小于90%;
不允许凝露;
-40℃~+70℃,空气温度变化小于1℃/分。
请将变频器安装在如下场所:
远离电磁辐射源的场所;
无油雾、腐蚀性气体、易燃性气体等场所;
金属粉末、尘埃、油、水等异物不会进入变频器内部的场所(请不要把变频器安装在木材等易燃物上面);
无放射性物质、易燃物质场所;
无有害气体及液体的场所;
盐份少的场所。


调试和运行
a.在进行变频器端子接线操作之前,必须切断所有与变频器连接的电源,电源切断后的等待时间不短于变频器上标示的时间。
b.变频器在运行时,内部有高电压,禁止对变频器进行除键盘设置之外的任何操作。
c.当使用停电启动动功能(P01.21=1)时,变频器可能会自行启动,禁止靠近变频器和电机。
d.本设备不可作为“紧急停车装置”使用。作为电机紧急制动使用,必须安装机械抱闸装置。

安装方向

变频器可以安装在墙上或者一个柜体中

变频器必须安装在垂直方向上


安装方式

(1)单相220V/三相380V2.2kW(含)以下、三相220V0.75kW(含)以下变频器支持壁挂式安装和导轨式安装;

(2)三相380V4kW(含)以上、三相220V1.5kW(含)以上变频器支持壁挂式安装和法兰式安装。
