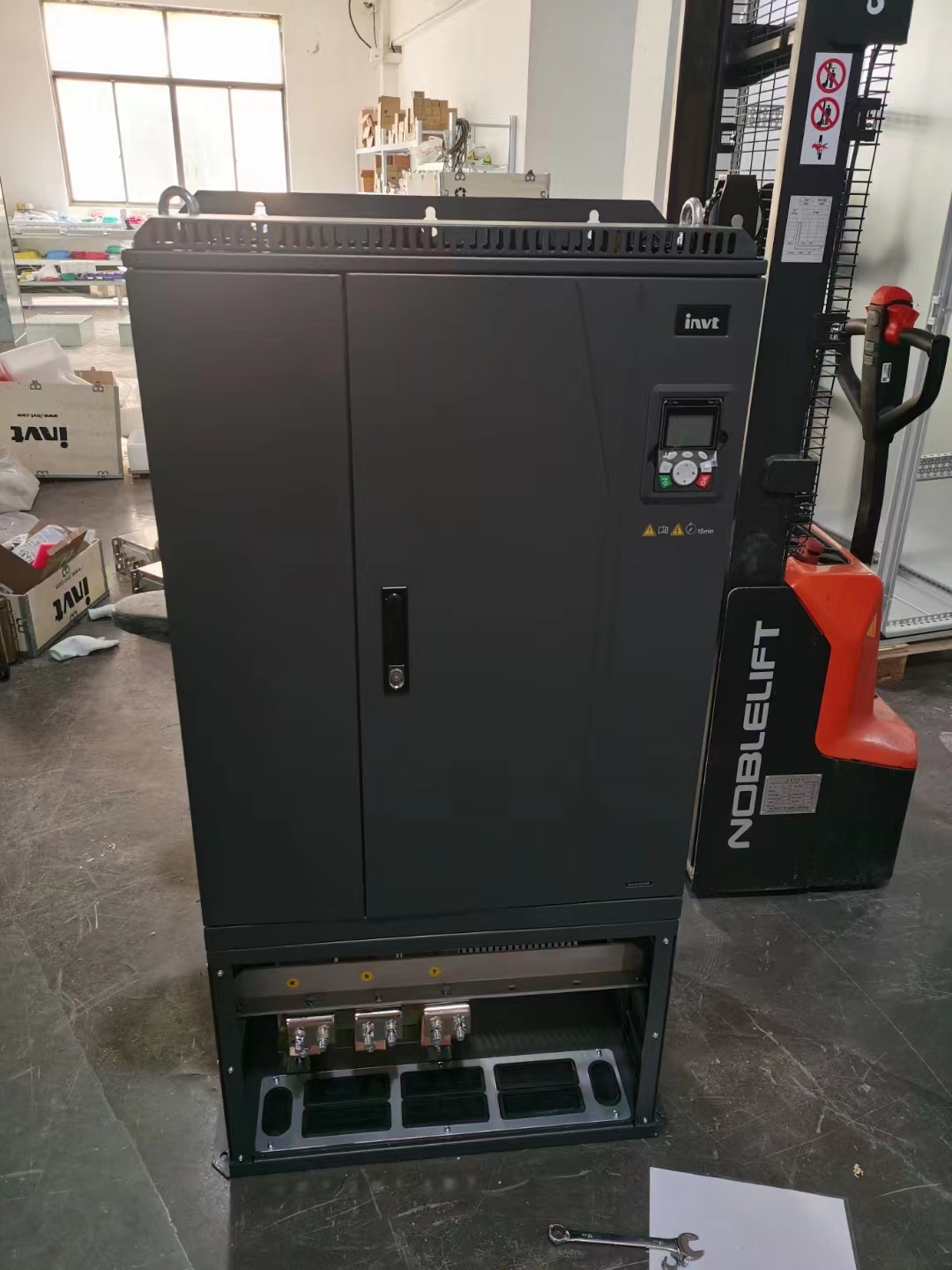

变频器 （VFD ）的结构是工频电源先整流成DC，再逆变成变压变频电源驱动电机。任何 VFD 都是一样的，只要接在主电路和控制电路上。
一、主回路接线
1.电源应接在VFD的R、S、T端子上，不得接在VFD (U、V、W)上，否则VFD会损坏。布线后必须清理掉线头的零碎，可能会导致异常、故障、失效，而且VFD必须始终保持清洁。在控制台上打孔时，注意不要让碎片粉末之类的东西进入VFD。
2.在端子+和PR之间，除了推荐的制动电阻选项，不要连接任何其他东西，否则不要短路。
3.电磁波干扰。VFD输入/输出(主回路)含有谐波成分，可能会干扰VFD附近的通信设备。因此，安装可选的无线电噪声滤波器FR-BIF或FRBSF01或FR-BLF线路噪声滤波器以最小化干扰。
4.长距离接线时，由于接线寄生电容充电电流的影响，快速响应限流功能会降低，接在二次侧的仪表会出现故障。因此，最大接线长度应小于规定值。当接线长度超过需要时，参数156应设置为1。
5.不要在VFD的输出端安装电源电容、浪涌抑制器和无线电噪声滤波器。否则，VFD将会失败，或者电容和浪涌抑制器将会损坏。
6、为了使电压下降在2%以内，应使用合适类型的导线连接。当VFD与电机之间的接线距离较长时，特别是在低频输出的情况下，电机的转矩会因主回路电缆的压降而下降。
7、操作结束后，改变操作接线时，必须切断电源10min以上，之后用万用表检查电压。停电一段时间后，电容器上仍有危险的高电压。
